> petits modèles à réaliser soi meme : ventilateur solaire
Je ne m'étendrai pas sur le moteur stirling,
toutes les infos nécessaires sont sur inernet, concernant
cet ingénieux moteur. Celui ci fonctionne à partir d'une
différence de T°C, donc avec un point chaud et un point
froid. Le point chaud peut être un bruleur gaz, huile, un feu de
cheminée, un conduit de fluide chaud, ou des rayons du soleil
concentrés, tandis que le point froid est usuellement de l'eau,
qui devient ainsi chaude. Le moteur peut odnc produire de
l'électricité en couplant une génératrice
à son axe, et donc de l'eau chaude. les applications commencent
à sortir, gros comme une machine à laver,
chaudière et groupe électrogène ...
Voici comment réaliser un petit modèle
de base, du genre de ceux qu'on peut trouver sur ebay à pas
cher : voici un plan 2D et un plan 3D
Sur cette page vous trouverez de nombreux détails de montage : http://www.photologie.fr/stirling/assemblage.html
ces petits gadgets sont amusant et démonstratifs, à vous
de soigner la réalisation d'un ventilateur solaire, les points
froid et chaud peuvent être réversibles, le mtoeur tourne
alros dans l'autre sens ... le coté chaud peut être une
face noire orientée au soleil, posé sur une table
plastique blanche par exemple ...
Pour faire de l'électricité, il faudra de la force et
donc utiliser des roulements à billes pour les axes, que l'on
trouve par exemple dans de vieux disques durs ;-)

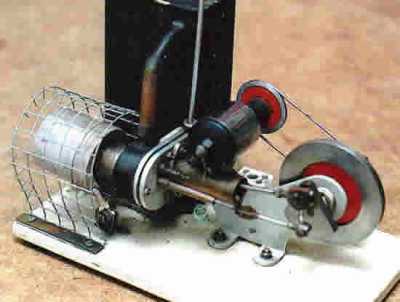

>Un autre modèle dit stirling Gamma que l'on peut faire usiner :
c'est le fameux moteur stirling gamma placé au bout des
paraboles solaires, qui font de l'électricité (donc) et
de l'eau chaude (pour la source froide) !
le déplaceur est sur la meme ligne que le piston.
à droite la roue d'entrainement, au milieu l'enbiellage (on
retrouve
toujrous un piston et un déplaceur), à
l'extrème gauche le coté chuad
et juste à coté le coté froid, c.a.d. une
embouchure cuivre pour y
relier l'eau, l'eau arrivant naturellement froide par le bas et
étant rejettée chaude par le haut
(cogénération) :
Ici un texte explicatif sur la réalisation des plans, en Anglais, ainsi qu'une traduction Auto
Cette réalisation se fait à partir d'un moteur
de tondeuse briggs & stratton 3.5hp, mais peut être adaptable
à partir de moteur tout aussi simples. Il nécessite
l'usinage de pièces en aluminium. on trouve chez le ferrailleur
des blocs en alu qui s'usinent relativement bien ...Il a été mis au point par un inventeur américain du nom de
Boyette. Tel qu’il est actuellement, ce
moteur tourne à 600 rpm et développe 6 watts de puissance à l’axe. Ce qui est
intéressant, c’est qu’il est fortement améliorable, notamment au niveau du
déplaceur et de l’embiellage. L'auteur doit toujorus être joignable : boyette@aol.com ? ...
Texte en anglais et une traduction auto Voila à quoi il ressemble :
Détails : plaque remplaçant le cache piston (unique sur un moteur de tondeuse) : un tuyau métal à l'intérieur des rondelles de refroidissement (je crois) :
Le piston (sur la première retourné, on voir l'axe rentrant dedans) posé sur la partie bielles : mécanisme évolutif :
